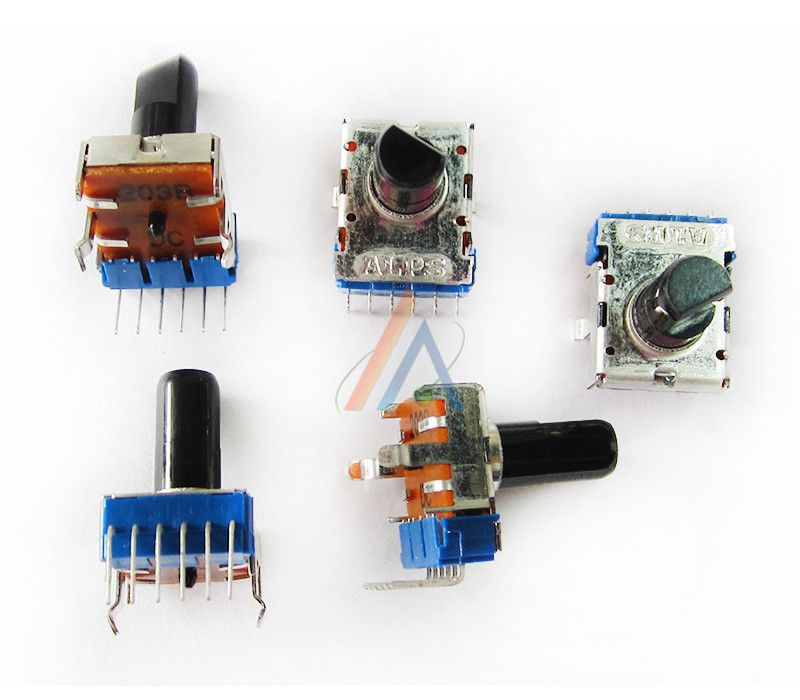

ALPS 绝缘轴电位器RK09/RK12

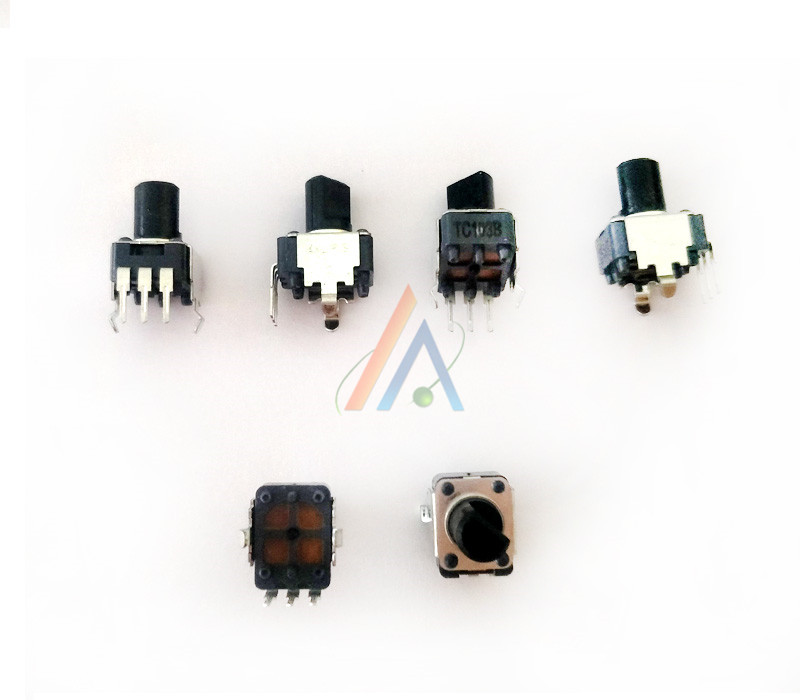

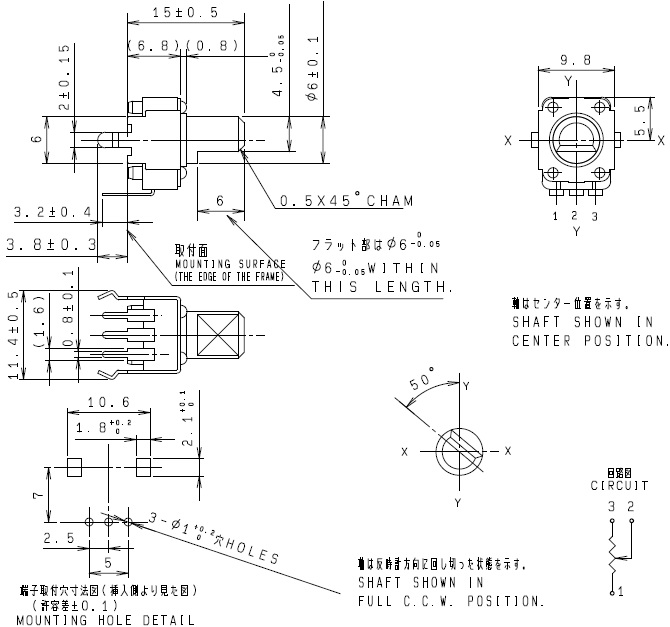

ALPS 9型绝缘轴铰接型RK09K/RK09D系列
电阻体数: 单联(20V DC)
安装方向: Vertical type
长轴环(套筒型): 无
操作部形状: 平轴
操作部长度 LM1: 15mm
中央定位: 无
电阻规律: 1B
使用温度范围: -10℃ to +70℃

电性能
总阻值允许差: ±20%
额定功率: 0.05W
最高使用电压: 50V AC, 20V DC
绝缘电阻: 100MΩ min. 250V DC
耐电压: 250V AC for 1 minute

机械性能
全旋转角度: 280°±5°
旋转扭矩: 1 to 8mN·m
终端止挡强度: 0.3N·m
轴推拉强度: 50N max.
耐振性能: 10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3方向各2小时

耐久性能
操作寿命: 5,000 cycles

焊接条件
手工焊接方式的参考举例
烙铁头温度: 350℃ max.
焊接时间: 3s max.
焊接次数: 1 time
