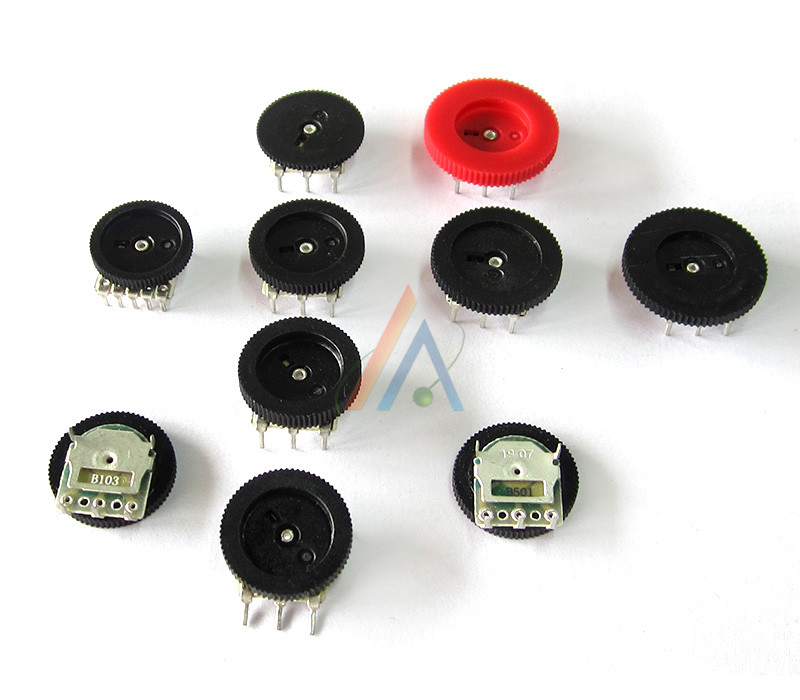

拨轮电位器系列

拨轮电位器又称为旋钮操作型旋转电位器，广泛用于收音机类旋转按钮开关上，可按客户的要求定制不同的规格。拨盘直径分φ14mm,φ16mm，φ18mm, φ20mm。拨盘厚度也有分1.0mm, 2.0mm, 2.8mm。封装可分插件和贴片两种。其阻值偏差一般都是±20%，也可按客户要求做到±10%，但价格要贵一些。另外可定制带开关和不带开关，单联和双联的产品，也可做耐高温和不耐高温的普通品，满足客户的不同需求。
Max. Operation Voltage
最高工作電壓  DC 30 V
Rated Power
負載功率 0.05 W
Sliding Noise
雜訊 Less than  100  mV
Insulation Resistance
絕緣阻抗值 More than  100 MΩ at DC  100  V
Withstand Voltage
耐電壓特性 1 minute at AC  100  V
Residual Resistance
殘留阻抗值 Term. 1~2 :Less than  20  Ω
Term. 2~3 :Less than  20  Ω
Total Rotation Angle
全回轉角度 220° ± 5°
Rotation Torque
旋轉力矩 10 ~ 150 gf.cm
Rotation Stopper Strength
旋轉止動強度 0.8  Kgf.cm Min.
Push-Pull Strength
軸柄推拉承受強度 Pull: 0.2 Kg.f  Min.  Push: 0.5 Kg.f Min.
Resistance to soldering heat
銲錫耐熱性 Manual Soldering: Less than 260℃ and quicker than 3 seconds.
手銲: 260℃以下，3秒以內
Durability Rotational Life
耐久次數值 10,000 Cycles Min.
